Turnigy Receiver Controlled Switch - šikovný malý spínač

11.10.2011  |  Rubrika: Dálkové ovládání  |  Autor: Michal Nováček  |  Přečteno 26128x  |  Komentářů: 0
Turnigy RC switchObčas je potřeba na RC autě spínat nějaký jednoduchý obvod, ať už jde například o světla, blikačku, houkačku a další podobné. Jde o stavově ovládaná zařízení, která ke své funkci nevyžadují proporcionální kanál a jejichž zapnutí i vypnutí je často založeno na připojení a odpojení nějakého napájecího napětí. Tyto obvody si tedy zcela vystačí s kanálem typu on/off (zapnuto/vypnuto). V každém případě ale potřebujeme nějakou "chytrou věcičku" - RC spínač se stavovým výstupem, který umí převést řídící signál z přijímače, reflektující momentální pozici přepínače na vysílačce, na odpovídající stav tohoto výstupu.

Turnigy RC switch

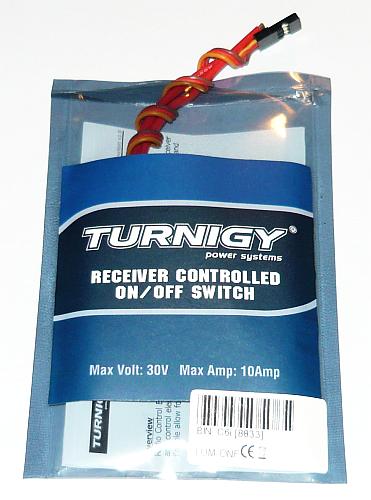

Takovou věcičkou je například v titulku zmíněný Turnigy Receiver Controlled Switch, který je k dostání na Hobby Kingu (kde jinde...). Běžná cena je 7 a kousek dolaru, případně se dá "vyčumět" cena o cca půl dolaru nižší. Při současném kurzu je to nějakých 130,- Kč, což je vcelku slušné a odpovídající. Díky nízké udávané váze je tento spínač vhodný jako docpávka do limitu váhy zásilky u příležitosti nějaké větší objednávky na uvedeném e-shopu.

Turnigy RC switch

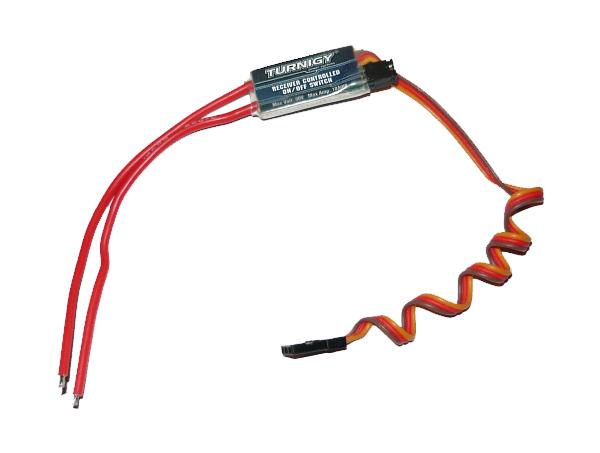

Samotný spínač je tvořen malou zasmrštěnou destičkou s elektronikou. Na straně jedné je spínač opatřen klasickým třížilovým kablíkem pro připojení do přijímače, který slouží pro řízení a napájení řídící elektroniky spínače. Vedle tohoto kablíku se nachází dvojice propojek - jumperů funkce failsafe. Na druhé straně spínače je pak pár silnějších kablíků výstupního spínacího prvku spínače. Spínané napětí je nezávislé od napájení řídící elektroniky spínače.

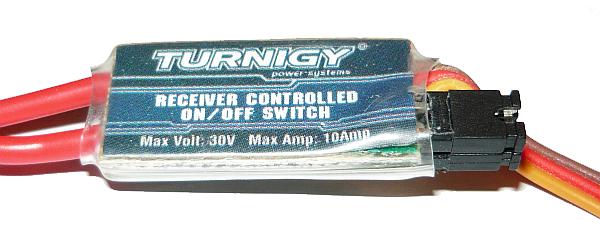

Vršek spínače:

Turnigy RC switch

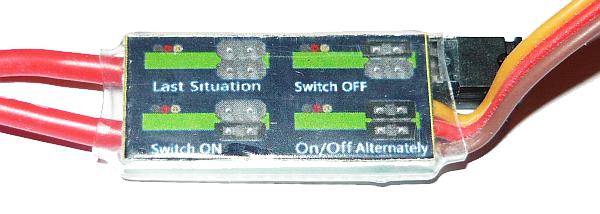

Spodek spínače:
Turnigy RC switch

Technické údaje

ParametrHodnota
Rozměry (DxŠxV)35 x 12 x 5 mm (včetně jumperů, bez kabelů)
Hmotnost7g samotný spínač
11g balení i s návodem
Délka kablíkůřídící/napájecí kablík (třížilový) - cca 200 mm
výstupní kablíky - cca 95 mm
Napájení elektroniky spínačez BEC přijímače
Max. napětí výstupu (*)max. 30V
Max. proud výstupu (*)max. 10A
(*) - externí zdroj napájení

V recenzích na Hobby Kingu pod spínačem jistý uživatel Blue Angel uvádí, že tento spínač spíná při 1550μs a vypíná při 1400μs. Pro kontrolu jsem spínač připojil k servotesteru GWS MT-1 a zjistil prakticky tytéž hodnoty, s rozdílem v řádu jednotek μs.

Spínač, jak již bylo zmíněno, je vybaven funkcí faisafe. Podle návodu je možné zapojením jednoho nebo dvou jumperů vybrat si ze čtyř druhů chování spínače v případě, že dojde ke ztrátě signálu (tuto funkci jsem nezkoušel).

Módy failsafe:
Mode I - Last Situation - spínač setrvá v posledním navoleném stavu
Mode II - OFF - spínač se rozepne
Mode III - ON - spínač se sepne
Mode IV - Flash - spínač pravidelně spíná a rozpíná výstup (bliká)

Turnigy RC switch

Níže uvádím zapojení převzatá ze stručného manuálu dodávaného ke spínači:

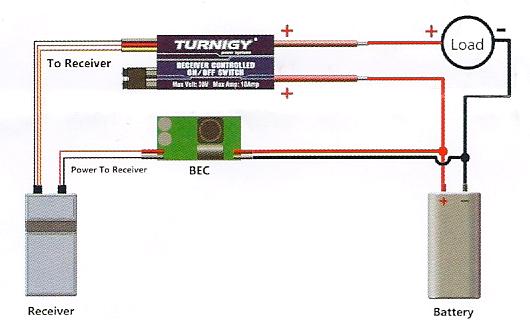

  • Zapojení v návodu označené MODE I ukazuje zapojení a napájení spínače při použití jedné baterky. Jde o běžný případ, typický například pro RC auta, kdy je kompletní elektronika napájena z jedné baterie včetně spínacího prvku spínače. Za BEC si můžete též dosadit regulátor s BECem. Load je vlastní zátěž nebo-li spínaný obvod.
    Turnigy RC switch

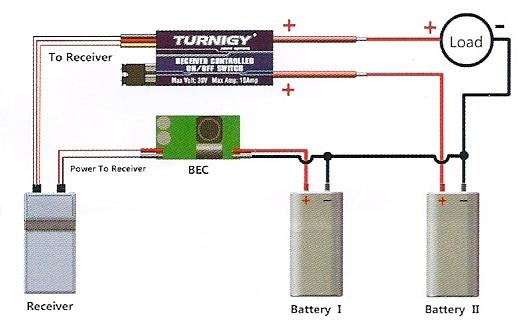

  • Zapojení v návodu označené MODE II ukazuje zapojení a napájení spínače při použití dvou baterek. V tomto případě je kompletní elektronika napájena z jedné baterie, spínací prvek spínače je pak napájen z baterie druhé. Napětí druhé baterie může být nižší, stejné nebo vyšší než napětí první baterie. Důležité je, aby byly u obou baterií propojené mínusy. Za BEC si můžete též dosadit regulátor s BECem. Load je vlastní zátěž nebo-li spínaný obvod.
    Turnigy RC switch

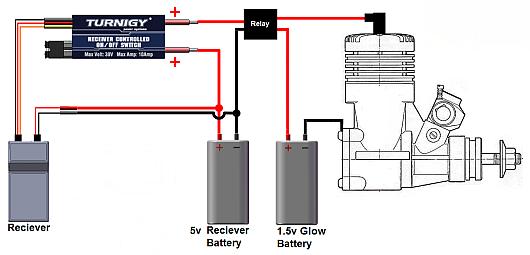

Jako zajímavost přidávám ještě jedno schémátko, jak lze pomocí tohoto spínače dálkově žhavit svíčku u spalovacího motoru. Lze využít tam, kde je motor špatně přístupný, nebo v kombinaci s elektrickým startérem. Černý čtvereček s nápisem Relay je relátko - v tomto případě jde o 5V relé s přepínacím kontaktem dimenzovaným na spínání 10A. Použitím relé je tak žhavící obvod elektricky oddělený od ostatní elektroniky.
Turnigy RC switch

Turnigy Receiver Controlled Switch bývá poměrně často vyprodaný a tudíž na backorderu (= bude opět naskladněn), je dobré si ho dát do wishlistu s upozorněním na naskladnění mailem.

- Fotografie - Michal Nováček, návod Turnigy Receiver Controlled Switch, Hobbyking -

- Zdroj: Návod Turnigy Receiver Controlled Switch -
