Konektory pro připojení LED diod k Tamiya světelným modulům

Jedním z nejrozšířenějších světelných modulů je typ TLU-01 od Tamiye, kterému jsem se podrobněji věnoval v jednom ze svých dřívějších článků. Tento modul používá pro připojení LED diod 2-pinové konektory typu JST s roztečí kontaktů 2 mm. Pokud se rozhodnete udělat si nějaké vlastní LEDky s těmito konektory, zjistíte, že jsou u nás relativně obtížně sehnatelné. V tomto článku se podíváme, kde se dají originální JST konektory zakoupit nebo jak je nahradit.

Tyto konektory typu JST najdeme kromě modulů od Tamiye i v mnoha dalších světelných modulech, namátkou 3Racing (HobbyPro), G.T. Hobbies, Axial a v řadě dalších. K těmto modulům výrobci nabízejí samostatné LED diody, na kablíku opatřené příslušným JST konektorem-protikusem. Níže napsané tedy platí kromě Tamiya modulů i pro ostatní světelné moduly využívající stejné JST konektory.

Konektory JST 2 mm

V prvé řadě se podíváme na to, o čem je vlastně řeč. Na prvním obrázku vlevo je starý známý světelný modul TLU-01, který je opatřen osmi konektory typu JST B2B pro připojení LED diod. Vlastní konektor JST B2B určený pro zapájení do desky plošných spojů vidíte vpravo:

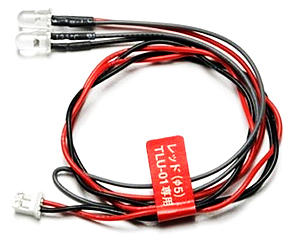

Do LED konektorů typu JST B2B modulu TLU-01 se připojují LED diody s kablíkem opatřeným konektorem-protikusem JST PHR-2, viz obrázek vlevo. Na obrázku vpravo vidíte samotné tělo konektoru. Pod tím na obrázku uprostřed je kontakt-dutinka - 2 ks potřebujete pro jeden konektor:

Kde konektory JST 2 mm zakoupit

Zahraničí

Venku se dají konektory JST 2 mm zakoupit například na Ebayi. Ve vyhledávání Ebaye zadejte heslo "Micro JST 2-Pin Connector". To, co vám vyhledávání nabídne, pak doporučuji porovnávat se zde uveřejněnými obrázky, protože tam může být přimíchán nějaký podobný, ale nekompatibilní typ. Určitě najdete několik prodejců, kteří nabízejí tyto JST konektory v balení po 10, 20 či 50 kusech, s kablíky nebo bez a s cenou okolo 4 až 8 USD. Já osobně preferuji zakoupit samostatné konektory a kablíky si udělat na míru a zalisovat / připájet sám. Pokud zakoupíte konektory již opatřené kablíky, pořádně si je před použitím vyzkoušejte - kvalita zalisování kablíků do kontaktů je u čínských dodavatelů kolísavá.

Tuzemsko

Také jsem se něco nahledal, než jsem u nás našel prodejce těchto JST konektorů. V GME, GESu i u jiných maloobchodních prodejců součástek je nemají (nebo neměli, teď už to nezkoumám). Nakonec jsem je našel u Farnella, což je celosvětový dodavatel součástek a komponentů pro elektroniku. V Evropě má sklady v Anglii a můžete u něj nakupovat i jako soukromník, ale protože jsou nastaveni hlavně na velkoobchodní prodej, je u nich registrace komplikovaná včetně třeba možností platby. Není ale problém u Farnella cokoliv objednat díky firmě ROT-HSware - postup najdete na této stránce nebo v tomto PDF souboru. Malé zásilky vás přijdou na cenu zboží + 115,- Kč za dobírku.

Odkazy na konektory JST 2 mm u Farnella:

JST PHR-2 - konektor pro LED (pozor, Farnell tam má špatný obrázek konektoru, typ je jinak správně)
Kontakt SPH - dutinka pro konektor PHR-2 Na zalisování kablíků do těchto dutinek stačí kleštičky s úzkými čelistmi nebo špičkou
JST B2B - konektor do desky přímý Tento konektor můžete použít i na kablík, např. když potřebujete udělat prodlužku pro LED
JST S2B - konektor do desky 90°

Jak konektory JST 2 mm nahradit

Pokud netrváte na "originálu" konektoru JST PHR-2 pro LED, lze použít i konektory, které zřejmě budete znát nejen z modelařiny. Často se jim také říká "počítačové". Možná se jich vám doma pár válí po šuplících ;), třeba i s kablíkama. Mají sice o půl milimetru větší rozteč mezi kontakty, ale díky větším otvorům jdou do konektorů JST B2B (S2B) nasunout a vcelku dobře drží. Doporučil bych je však pro jistotu zafixovat malou kapkou tavného lepidla - to lze při rozpojování vždy odstranit.

Tyto konektory a příslušné kontakty-dutinky můžete zakoupit například v GME:

Konektor XINYA KONPC-SPK-2 Pokud by tento konektor nešel do JST B2B (S2B) konektoru zasunost, stačí opatrně opilovat boky pilníčkem nebo ořezat lámacím nožem
Dutinka KONPC-SPK-PI

Upozornění

Při použití tohoto typu konektoru může lehce dojít k přepólování LED diody. Mějte na paměti, že LED diody mají velmi nízkou hodnotu závěrného napětí, cca 5 V. Mohlo by tedy v závislosti na velikosti výstupního napětí světelného modulu dojít ke zničení LED diody. Kontrolujte proto pečlivě polaritu a správnou orientaci konektoru.

- Fotografie - Michal Nováček, Farnell, GME, Google -
