Doplnění přehledu modelářských silových konektorů

Po vydání přehledu modelářských silových konektorů tuto oblast sice stále sleduji, ale velmi nárazově a ve velmi dlouhých intervalech ;) Může se tedy stát, že pokud se objeví nějaké nové typy konektorů, do přehledu je zařadím s velkým zpožděním. V případě konektorů XT90-S Anti Spark se mi podařilo zachytit téměř horkou novinku. Spolu s nimi jsem do článku přidal několik typů konektorů, které jsou na trhu již delší dobu, ale v přehledu dosud chyběly a přijdou mi zajímavé.

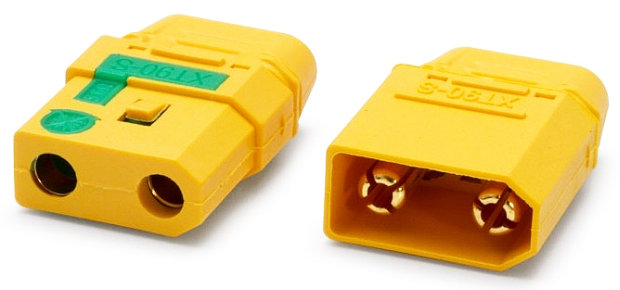

Konektor XT90-S Anti Spark

Novinka založená na populárních konektorech XT90, které jsou většími a silnějšími bratříčky konektoru XT60. Samice konektoru XT90 je vybavena obvodem Anti Spark pro zamezení elektrického výboje vznikajícího při připojování akumulátorů k rozvodům s velkokapacitními kondenzátory, typicky u regulátoru. Tento obvod se nachází pod zelenými částmi konektoru. Je tvořen rezistorem s malým odporem (zde 5,6 Ohm), přes který se při spojování konektorů nabijí kondenzátory v obvodu. Konektor-samice je vybaven krytými 5 mm dutinkami. Tělo konektoru je z nylonu, obvyklá barva je žlutá.

Vlastnosti

- Průměr kontaktu (dutinka) 5mm
- Proud 90A
- Rozměry 49x21x10 mm (pár)
- Hmotnost cca 16g (pár)

Produktová stránka (prodejce) - XT90-S Anti-Spark Connector

Konektor MT60

Třípólový kolega dvoupólového konektoru XT60. Díky zámku jej nelze omylem otočit. Kryté 3,5 mm bullet kontakty u samce a dutinky u samičky. Tělo konektoru je z nylonu, obvyklá barva je žlutá.

Vlastnosti

- Průměr kontaktu (bullet+dutinka) 3,5mm
- Proud 60A
- Hmotnost cca 10g (pár)

Produktová stránka (prodejce) - Amass MT60 3.5mm Motor Connector Set

Konektory Castle Creations

Konektory, u nichž lze předpokládat, že budou kvalitní, díky jménu výrobce. Ten je známým dodavatelem velmi kvalitních regulátorů a motorů.

Vlastnosti

4.0mm Polarized Connectors
- Průměr kontaktu (bullet+dutinka) 4mm
- Proud 75A
- Hmotnost 4g (pár)
- Rozměry 26x17x9 mm (pár)

6.5mm Polarized Connectors
- Průměr kontaktu (bullet+dutinka) 6,5mm
- Proud 200A
- Hmotnost 8g (pár)
- Rozměry 30x23x13 mm (pár)

Produktová stránka (výrobce) - Castle Polarized Connectors

Konektory Jeti Anti Spark

Jedny z prvních Anti Spark konektorů na trhu. V přehledu byly zastoupeny 4mm verzí, později přibyly i verze 5,5mm a 8mm. Vysvětlení funkce Anti Spark najdete u konektoru XT90-S.

Vlastnosti

JMS-ASC4
- Průměr kontaktu (dutinka) 4 mm
- Proud 75A

JMS-ASC5
- Průměr kontaktu (dutinka) 5,5 mm
- Proud 150A

JMS-ASC8
- Průměr kontaktu (dutinka) 8 mm
- Proud 300A

Produktová stránka (výrobce) - Jeti Anti Spark

Konektor AS150

Konektory s průměrem kontaktu 7mm a funkcí Anti Spark. Vysvětlení funkce Anti Spark najdete u konektoru XT90-S.

Vlastnosti

- Průměr kontaktu (bullet+dutinka) 7mm
- Proud 170A, špičkově 200A

Produktová stránka (prodejce) - 7mm AS150 Anti Spark Self Insulating Gold Bullet Connector

U konektorů neuvádím ceny, ty si zjistěte u svého oblíbeného prodejce, pokud je má v nabídce.

Konektory jsem též doplnil do přehledu modelářských silových konektorů.

- Fotografie - Hobbyking, Castle Creations, Jeti model, Google -
