LED běžící světlo - NE555+CD4017 Water Flowing Light LED Module DIY Kit

30.08.2016  |  Rubrika: Elektronické moduly  |  Autor: Michal Nováček  |  Přečteno 14752x  |  Komentářů: 0
LED běžící světlo - NE555+CD4017 Light LED Module DIY KitPo velmi jednoduchém LED blikači 5mm LED Simple Flash Light DIY Kit se v pokračování seriálu o zajímavých elektronických modulech podíváme na NE555+CD4017 Water Flowing Light LED Module DIY Kit. Pod poněkud vzletným názvem se skrývá modul s deseti červenými LEDkami, který simuluje běžící světlo s možností regulace jeho rychlosti. Tento modul je možné zakoupit jako stavebnici v rozsypu i jako hotový sestavený.

Já jsem zakoupil hotovou variantu, takže DIY v tomto případě znamená jen modul správně připojit k napájení ;)

Použití modulu

Modul NE555+CD4017 Water Flowing Light LED Module DIY Kit se dá v dodávané podobě použít jako neřízený blikač simulující běžící červené světlo, například pro efektní blikačku na RC modelu auta. Po úpravě se dá použít třeba pro modelové silniční směrové ukazatele, zábrany a podobné aplikace.

Popis funkce modulu

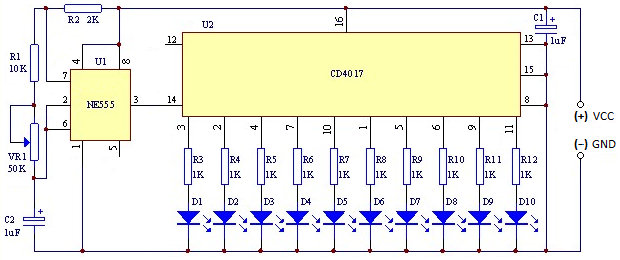

NE555+CD4017 Water Flowing Light LED Module DIY Kit, jak již jeho název prozrazuje, je postaven na základě dvou integrovaných obvodů - časovače NE555 a dekadického čítače/děličky CD4017. Stručně řečeno, časovač posílá impulzy do čítače a ten postupně spíná své výstupy s LEDkami tak, že je vytvořen efekt běžícího světla. Trimrem VR1 se dá nastavit rychlost přeběhu světla. Schéma zapojení pochází od prodejců:

NE555+CD4017 Water Flowing Light LED Module DIY Kit

Technické údaje modulu

Napájení - 3 až 15V
Spotřeba - při napájení do 6V cca do 10mA, při 15V cca 20mA
Velikost (DxŠxV) - 50x20x10 mm, délka přes špičky konektoru 55mm

Zprovoznění modulu

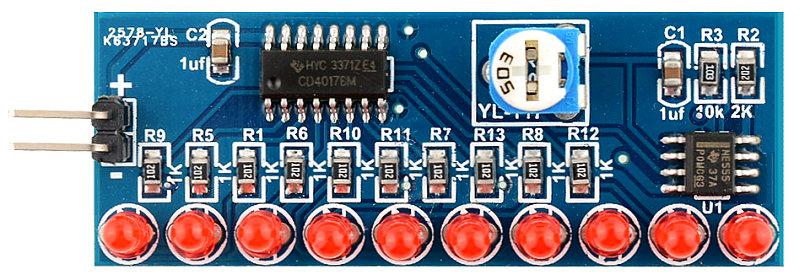

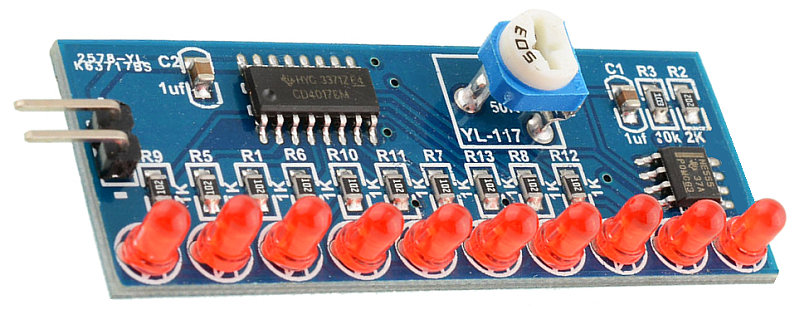

Modul je dodáván v plastovém pytlíčku. Není k němu přibalen žádný návod, ale v zásadě není potřeba. Modul sestavený ze SMD součástek je dodáván již hotový a oživený, není tedy nutné nic dalšího dělat. Stačí pouze správně připojit napájení, polarita je vyznačena u konektoru napájení na desce tištěného spoje.

NE555+CD4017 Water Flowing Light LED Module DIY Kit

NE555+CD4017 Water Flowing Light LED Module DIY Kit

Tipy k modulu

  • Modul doporučuji napájet z napětí 5 až 6V. Rychlost běžícího světla je totiž silně závislá na velikosti napájecího napětí a při doporučeném je rozsah regulace rychlosti v rozumně použitelných mezích.
  • Osazené červené LEDky je možné nahradit za jiné. Postupujte při výměně opatrně, zvláště při vyndávání LEDek z destičky. Odsávačka na pájku je v tomto případě vítaným pomocníkem.
  • Pokud chcete LEDky umístit mimo a k destičce je připojit kablíky, opět postupujte při vyndávání LED opatrně.
  • Obvod CD4017 nemá výstupy příliš proudově zatížitelné a doporučuji neměnit osazené předřadné rezistory pro LED. Pokud byste potřebovali spínat něco žravějšího, je nutné k výstupům zapojit spínací tranzistor, budič, apod.

Dostupnost a cena

Uvedený modul lze zakoupit na Ebayi i na jiných specializovaných eshopech. Dle mých zkušeností ale na Ebayi najdete nejlepší ceny.

Odkaz na Ebay - NE555+CD4017 Water Flowing Light LED Module DIY Kit

Jeden tento hotový modul se dá zakoupit v přepočtu za cca 25,- Kč i s dopravou. Ve větším množství se dá koupit stavebnicová varianta, ale ta je o dost dražší - 1 ks za cca 60,- Kč, 5 ks za cca 233,- Kč nebo 10 ks za cca 446,- Kč i s dopravou; hotový modul je evidentně cenově nejvýhodnější.

Stavebnice modulu

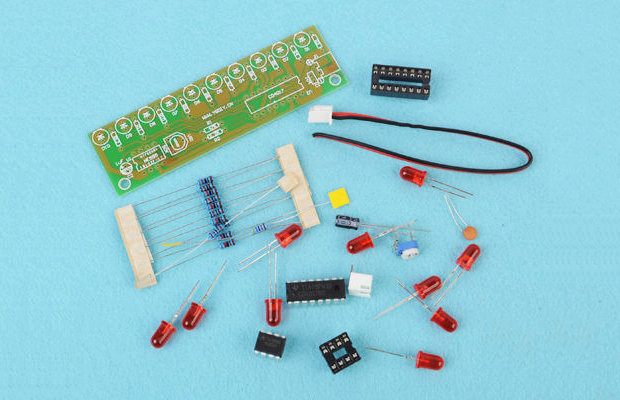

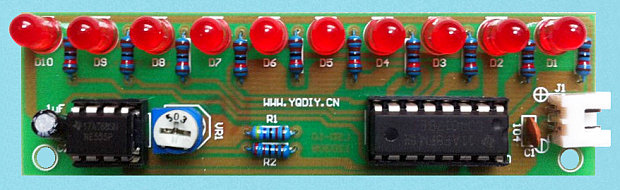

Na výše uvedeném odkazu na Ebayi najdete i zmíněnou stavebnici modulu. Destička plošných spojů je uzpůsobená pro montáž vývodových součástek, navíc ještě obsahuje patice pro integrované obvody a konektor:

NE555+CD4017 Water Flowing Light LED Module DIY Kit
NE555+CD4017 Water Flowing Light LED Module DIY Kit

- Obrázky, fotografie - Michal Nováček, Anterkey, ChipWorld -
