Turnigy TGY-i10 - pekná 10-kanálová RC súprava, ale (jedno veľké ALE)

11.01.2015  |  Rubrika: RC soupravy  |  Autor: Externí  |  Přečteno 29734x  |  Komentářů: 0
Turnigy TGY-i10 - pekná 10-kanálová RC súpravaČínská firma Flysky a v neposlední řadě i velký dodavatel Flysky klonů a rebrandů Hobbyking nás v poslední době zahrnuly docela slušnou záplavou nových RC souprav s přenosovým systémem AFHDS 2A. V polovině prosince se v nabídce Hobbykingu objevila i současná vlajková loď Flysky, desetikanálová palcovka FS-i10, v poněkud upraveném kabátku pod označením Turnigy TGY-i10 10ch 2.4GHz Digital Proportional Radio Control System with Telemetry.

Tentokrát jsem si řekl, že už jsem dlouho neuzmul nějaký článek od přátel z Realistických RC modelů, tímto to tedy napravuji ;) Jejich pohled na věc z pozice leteckých modelářů a zapálených uživatelů moderních modelářských technologií mi přijde jako vítané zpestření při představení této RC soupravy. Jejich článek jsem si dovolil upravit a doplnit o mé poznámky kurzívou a další fotografie a informace na konci článku.

Autor: Janko O. - Originální článek najdete na stránkách Realistické RC modely. Redakčně upraveno.

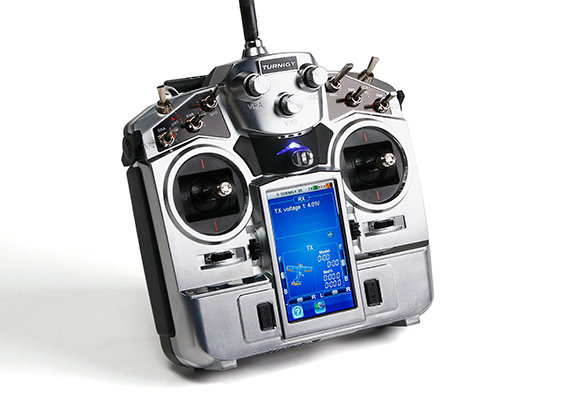

RC souprava Turnigy TGY-i10

V polovici decembra 2014 sa na HobbyKingu objavila zaujímavá novinka, 10-kanálová RC súprava Turnigy TGY-i10. Zaujala hlavne peknou farebnou (dotykovou) grafikou, ale aj celkové vyhotovenie je možné označiť za vydarené. Niekomu sa celkový dizajn javí byť možno trochu konzervatívny, nám to však neprekážalo. Vadilo nám niečo iné (týká se RF modulu a telemetrie, viz dále v článku).

Flysky AFHDS 2A system

Turnigy TGY-i10

Tradične sa vášnivé diskusie rozpútali na modelárskych fórach (ani bych neřekl, vášnivé diskuze vypadají jinak :) ...):
- Odkaz na vlákno „Nový Turnigy vysílač“ na portáli MojeHobby
- Odkaz na vlákno „Turnigy TGY-i10“ na portáli RCmánia

Ak sa niekomu zdá, že ideme s „krížikom po funuse“, tak to má naozaj trochu pravdu, ale my sme vtedy všetko naše úsilie sústredili na vyvíjaný „umelý horizont“. Na druhú stranu sme „s krížikom prišli dávno pred funusom“ (v septembri 2014), keď sme si od nášho kamaráta Michala Nováčka "požičali" jeho článok „RC souprava Flysky FS-i10“. Pretože ak máte známy pocit „deja vu“, tak vedzte, že Turnigy TGY-i10 je len „prenálepkovaná a mierne preprogramovaná“ Flysky FS-i10.

Pro porovnání níže uvádím obrázek originální FS-i10. Rozdíly v provedení Turnigy TGY-i10 oproti FS-i10 jsou na první pohled patrné - pozměněné výlisky plastového krytu vysílačky, přemístěné kolébky spínačů trimů a jinak uspořádané páčkové přepínače:

Flysky FS-i10

Myslíme si, že plne grafický (a navyše farebný) displej bude pomocou pre tzv. laických (vyložene rekreačných) modelárov. Tento prístup silno pripomína počítačovú éru 80-tych rokov, keď sa (IBM kompatibilné) PC obtiažne ovládali z (čierno-bieleho, alebo skôr čierno-zeleného) príkazového riadku, zatiaľčo Apple sa úspešne sprístupnil aj laickej verejnosti zavedením príjemného farebného a pritom intuitívneho grafického užívateľského rozhrania (GUI).

Doplním, že barevný LCD dotykový displej je rezistivního typu (WQGA 3.55" TFT LCD, 262K barev, rozlišení 240x400 bodů). V diskuzích se již objevil názor, že to je nevýhodou, protože dotykové rezistivní displeje jsou z hlediska komfortu ovládání horší než kapacitní. Zkoušel jsem ale volantovku Absima CR4T, což je klon Flysky FS-iT4, která používá též rezistivní displej a můžu říci, že jsem při ovládání neměl žádný problém, ať už se stylusem, nebo bez něj. FS-iT4 je na trhu již dva roky a kdyby byly s ovládáním nějaké nepříjemnosti, už by se o tom vědělo a psalo. Vzhledem k naprosto stejným parametrům displejů u FS-iT4 a u FS-i10 i TGY-i10 pak předpokládám, že je použit ten samý. Potvrzuje to i facebooková stránka Flysky.

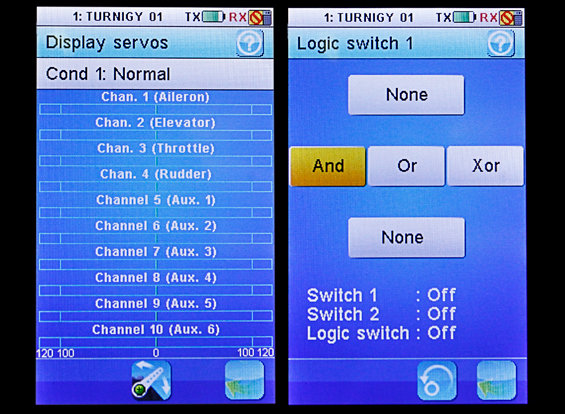

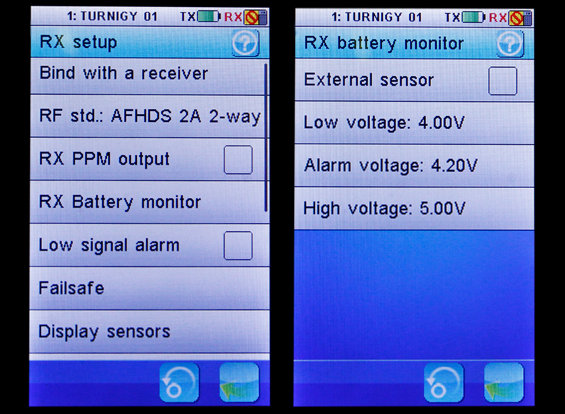

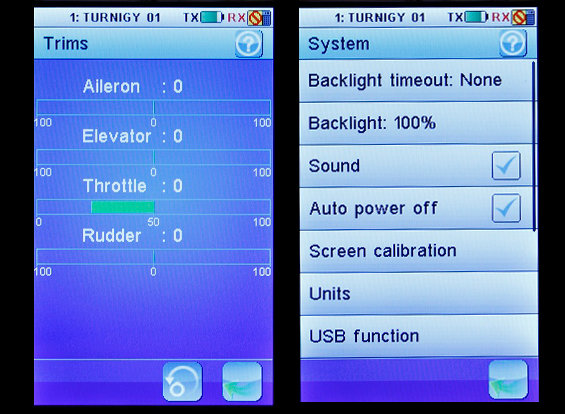

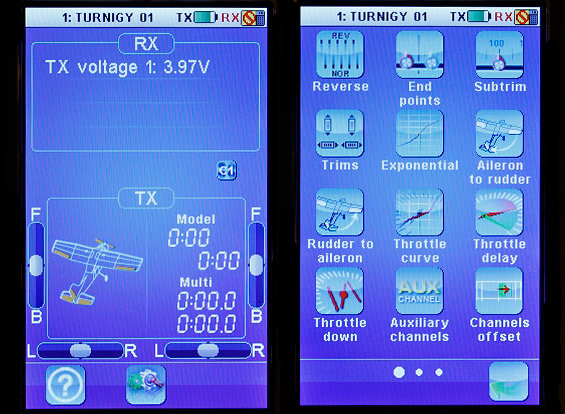

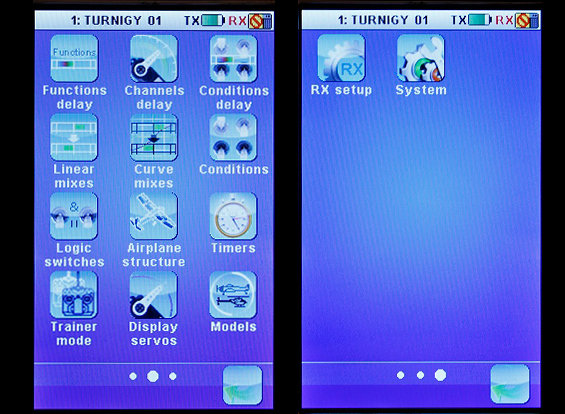

Farebný plne grafický displej vysielača Turnigy TGY-i10:

Turnigy TGY-i10
Turnigy TGY-i10
Turnigy TGY-i10
Turnigy TGY-i10
Turnigy TGY-i10

Názorné video obsluhy dotykového displeja (zde u Flysky FS-i10, u Turnigy by to mělo být stejné):

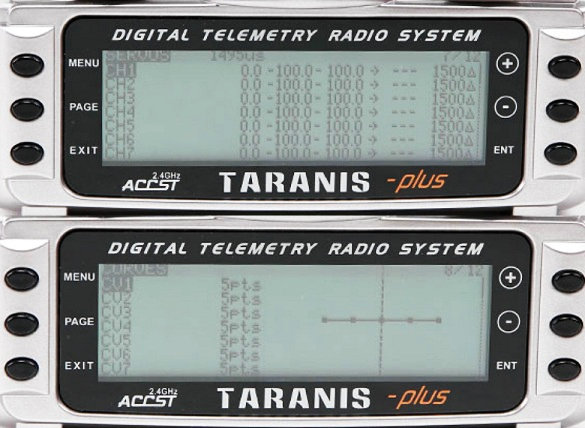

Na porovnanie - čiernobiely, "mierne-grafický" displej vysielača FrSky Taranis. Niekto by povedal "nebo a dudy":

FrSky Taranis displej

Hneď v úvode sme však naznačili, že existuje niečo, čo nám na tejto RC súprave dosť vadí. Je to do vysielača napevno zabudovaný RF modul FlySky a pevne daná (nerozšíriteľná) telemetria.

My sme vsadili na RF moduly a prijímače firmy FrSky z dôvodu otvoreného telemetrického kanála, ktorý nám dáva široké možnosti, ktoré sa snažíme všemožne využívať. Ak by mal vysielač Turnigy TGY-i10 „šachtu“ na vymeniteľný RF modul (tak ako to má napr. vysielač Taranis), tak by nám prestala vadiť aj tá spomínaná pevne daná (nerozšíriteľná) telemetria (pretože by prestala byť pevne daná a začala by byť rozšíriteľná ;) ...).

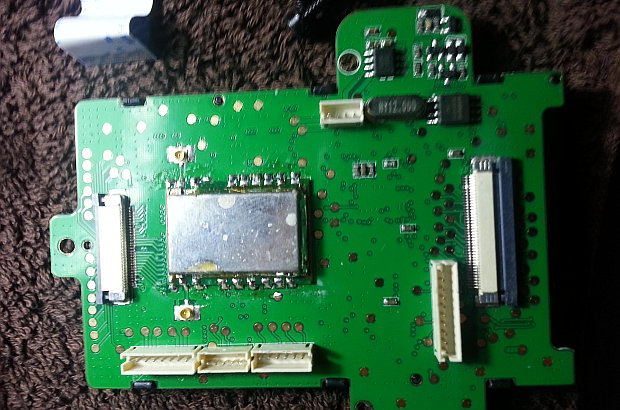

Také si myslím, že je škoda nemožnosti vyměnit RF modul, podobně jako u předchůdkyně Flysky 9X (= Turnigy 9X). Viděl jsem nějaké fotografie vnitřností FS-i10 a tam je výměna RF modulu bez značného HW zásahu zřejmě nemožná - celá řídící elektronika je soustředěna na relativně malé desce, kde na jedné straně se nachází řídící obvody a na druhé straně RF modul (Ukázka, více zde).

V každom prípade treba uznať, že Číňania vedia v krátkom čase navrhnúť aj vyrobiť pekné výrobky, ktoré už prestávajú byť len napodobeninou niečoho európskeho či amerického, ale idú vlastnou progresívnou cestou.

(Konec převzatého článku)

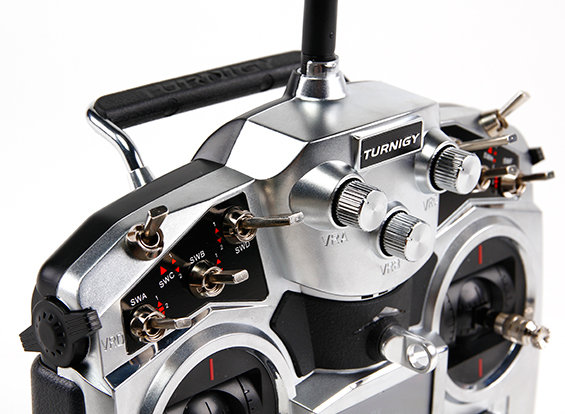

Následují další pohledy na provedení plastových výlisků těla vysílačky a rozmístění ovládacích a dalších prvků. Zde je vidět uspořádání páčkových přepínačů a otočných potenciometrů (tři potenciometry uprostřed kolem loga Turnigy a dva na krajích). Potenciometry u loga Turnigy lze zasouvat a vysouvat:

Turnigy TGY-i10

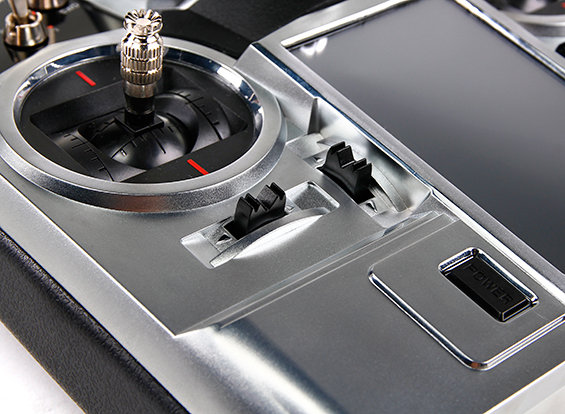

Detail křížového ovladače, kolébek spínačů trimů a jednoho ze dvou tlačítek pro zapnutí vysílačky:

Turnigy TGY-i10

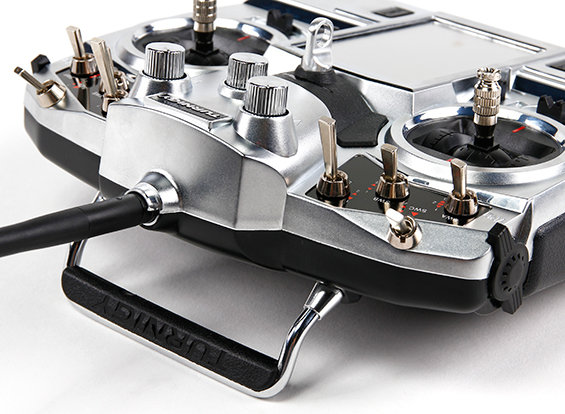

Uchycení antény a madla pro přenášení vysílačky:

Turnigy TGY-i10

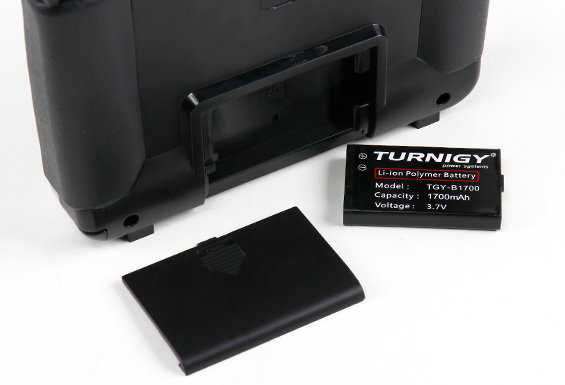

Napájecí akumulátor TGY-BA1700 Li-Ion 3,7V/1700mAh a prostor pro něj na zadní straně vysílačky:

Turnigy TGY-i10

Technické údaje vysílačky

Počet kanálů: 10
Typ modelu: heli/letadlo/větroň
Paměti pro modely: 20
Displej: dotykový TFT LCD rezistivní, podsvícený, 47x79mm/3,55", 262 tis. barev, rozlišení 240x400 bodů
RF pásmo: 2.4055-2.475GHz
RF výkon: <20dB
Přenosový systém: AFHDS 2A
Modulace: GFSK
DSC port: USB
Paměť: SD karta
Napájení: 3,7V/1700mAh Li-Ion aku
Indikace nízkého napětí aku: <3.75V (?)
Rozměry: 195x189x43mm
Hmotnost: 620g i s baterkou

Obsah setu RC soupravy

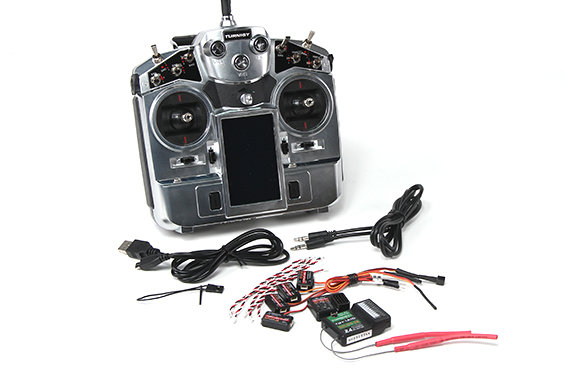

Kromě samotné vysílačky Turnigy TGY-i10 by měl set RC soupravy obsahovat komponenty uvedené na následujícím obrázku:

Turnigy TGY-i10

TGY-iA10 - 10-kanálový 2,4GHz přijímač
TGY-BA1700 - Li-Ion akumulátor 3,7V/1700mAh
TGY-ATM01 - čidlo pro měření teploty
TGY-AVT01 - čidlo pro měření napětí
TGY-APD01 - magnetické čidlo pro měření otáček
TGY-APD02 - optické čidlo pro měření otáček
TGY-AEV01 - kanálový i-BUS expander
Mikro USB kabel
Jack 3,5mm kabel žák/učitel
Stylus
Manuál na CD

By měl píši proto, protože je nesrovnalost mezi popisem a obrázky na stránkách Hobbykingu. Magnetické čidlo TGY-APD01 a kabel žák/učitel na obrázcích jsou, ale v popisu obsahu setu chybí.

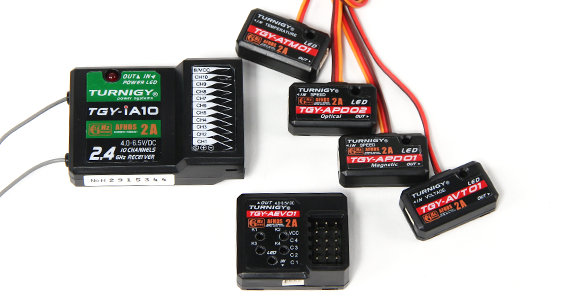

Na dalším obrázku je přijímač, kanálový expander a čidla. Bližší informace o těchto komponentech najdete v mém dřívějším článku.

Turnigy TGY-i10

Odkazy a cena

Produktová stránka RC soupravy Turnigy TGY-i10, mód 1 - Turnigy TGY-i10 10ch 2.4Ghz Digital Proportional Radio Control System with Telemetry (Mode 1)
Produktová stránka RC soupravy Turnigy TGY-i10, mód 2 - Turnigy TGY-i10 10ch 2.4Ghz Digital Proportional Radio Control System with Telemetry (Mode 2)

Návod zatím nikde ke stažení není, pro začátek se lze na funkce a ovládání této RC soupravy podívat do manuálu pro Flysky FS-i10, neměly by tam být nějaké zásadní odlišnosti - Flysky FS-i10 manual (PDF)

Prodejní cena RC soupravy je 169,12 USD bez dopravy z centrálního skladu, z evropského i s dopravou pak cca 180,- USD. To je cca o 55,- USD méně než chtějí za Flysky FS-i10 například na Banggoodu (235,- USD i s dopravou, levněji se asi sehnat nedá). Doufejme, že cenový rozdíl nebude vykoupen nižší kvalitou - v diskuzi pod TGY-i10 (mód 2) si již dva uživatelé stěžují na mechanický problém s USB konektorem...

- Fotografie - Hobbyking, Realistické RC modely, RCgroups -
